| Grundmaterial: | Reihe PTFE F4B | Schicht-Zählung: | 1 Schicht, 2 Schicht, mehrschichtige, hybride Art |
|---|---|---|---|
| PWB-Stärke: | 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm und 5.0mm, etc. | PWB-Größe: | ≤400 mm x 500 mm |
| Lötmittelmaske: | NEIN | Silkscreen: | NEIN |
| Kupfernes Gewicht: | 0.5oz, 1oz, 2oz, 3oz | Surfacefinish: | Bloßes Kupfer, HASL, ENIG, Immersionszinn etc. |
| Markieren: | Kein Silkscreen-Teflon-PWB-Brett,3.0mm Teflon-PWB-Brett |
||
Hochfrequenz-PWB errichtet auf 3.0mm PTFE DK2.2 mit dem Kupfer 1oz und Heißluft, die für Flecken-Antenne löten
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Hallo jeder,
Heute sprechen wir über eine Art F4B-Hochfrequenzleiterplatte bei 3.0mm dick.
Die F4B-Reihe von Hochfrequenzmaterialien enthält überwiegend PTFE-Glasfaserstoff und keramisch-gefüllten PTFE-Glasfaserstoff. Diese Reihe ist eine kosteneffektive Wahl beim an seiner konsequenten Qualität zuverlässiges auch liegen. Sie findet seinen Gebrauch in den verschiedenen modernen Anwendungen wie Navigation, Verbindung über Satellit, Radar und den spätesten Technologien wie Kommunikationen 4G und 5G.
| PWB-Spezifikationen | |
| Schichtzählung: | Doppeltes versah mit Seiten |
| Grundmaterial: | F4B DK 2,2 |
| Maß: | 25 x 26mm |
| Fertige Stärke | 3.0mm ±10% |
| Fertiges kupfernes Gewicht: | 1oz |
| SMOBC: | Nein |
| Oberflächenende: | HASL-Pb frei |
Die Hauptspezifikationen dieses Brettes ist doppeltes mit Seiten versehenes Brett, Substrat ist F4B, DK bei 2,2, 61mm lang durch 62mm weit, beendeten Stärke bei 3.0mm, fertiges Kupfer an 1.0oz, keine Lötmittelmaske kein Silkscreen und Oberflächenende ist OSP.
Lassen Sie uns sehen vorankommen.
Oberschicht und untere Schicht sind Kupfer 1oz beendeten. Dielektrisches Material F4b ist mitten in 2 Schichten, die kupfern sind und dick zeigt Dielektrizitätskonstante bei 2,2, 3.0mm.

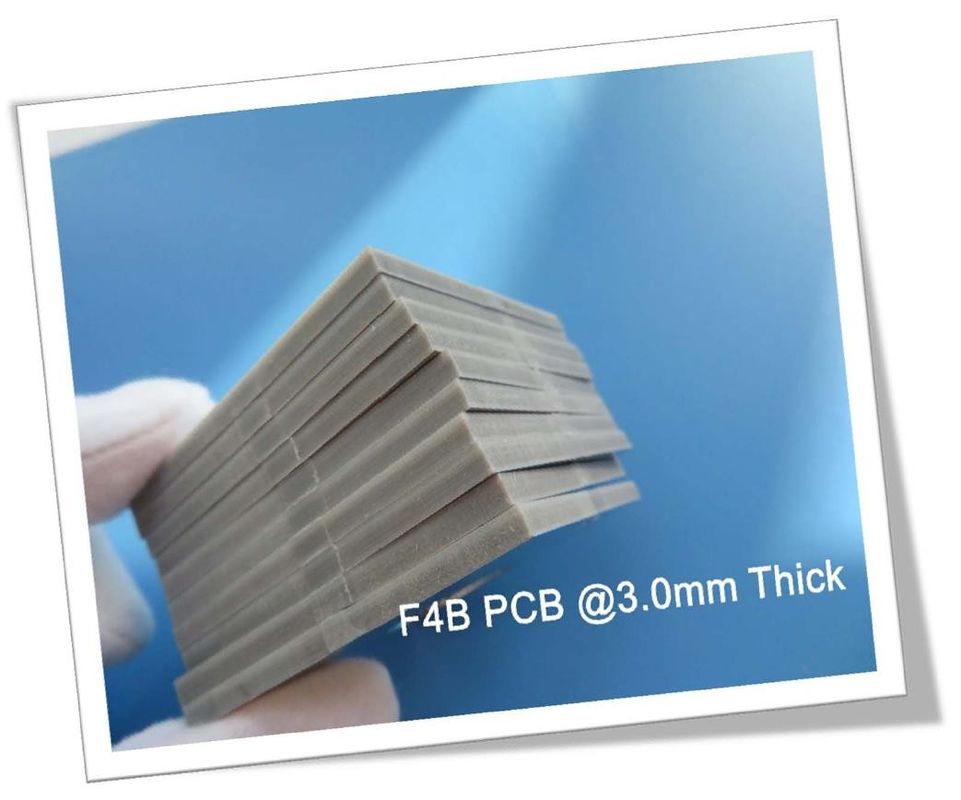

Dieses ist das Foto dieses Brettes. Die grundlegende Farbe von F4B PWB ist braun.
| PWB-Fähigkeit | |
| PWB-Material: | PTFE |
| Code: | F4B-Reihe |
| Dielektrizitätskonstante: | 2,2, 2,55 und 2,65 |
| 2,17, 2,45, 2,75 und 3,0 | |
| Schichtzählung: | 1 Schicht, 2 Schicht, mehrschichtige, hybride Art |
| Kupfernes Gewicht: | 0.5oz, 1oz, 2oz, 3oz |
| PWB-Stärke: | 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, |
| 1.5mm, 2.0mm, 3.0mm, 4.0mm und 5.0mm, etc. | |
| PWB-Größe: | ≤400mm X 500mm |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionszinn etc. |
Die Dielektrizitätskonstante von F4B-Material ist breites, Erstreckungs2,2 bis 3,0 etc.-Brett, das Stärke sich 0.17mm bis 5.0mm erstreckt. Wir können Sie mit Prototypservice, kleinen Reihen und Massenproduktionsservice versehen.
Wenn Sie alle mögliche Fragen haben, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.
Danke für Ihre Lesung.
Anhang: Leistungsblatt PTFE (F4B)
| Name | Testbedingung | Einheit | Wert | |||
| Dichte | Normalzustand | g/ cm3 | 2,1|2,35 | |||
| Feuchtigkeitsaufnahme | Bad im destillierten Wasser von 20±2℃ 24 Stunden lang | % | ≤0.02 | |||
| Betriebstemperatur | Hoch-niedrige Temperaturkammer | ℃ | -50℃~+260℃ | |||
| Wärmeleitfähigkeit | W/m/k | 0,8 | ||||
| CTE (typisch) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(x) | |||
| 34(y) | ||||||
| 252(z) | ||||||
| CTE (typisch) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(x) | |||
| 21(y) | ||||||
| 173(z) | ||||||
| CTE (typisch) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(x) | |||
| 15(y) | ||||||
| 95(z) | ||||||
| Schrumpfungs-Faktor | 2 Stunden in kochendem Wasser | % | 0,0002 | |||
| Oberflächenwiderstandskraft | DC 500V | Normalzustand | M·Ω | ≥1×104 | ||
| Konstante Feuchtigkeit und Temperatur | ≥1×103 | |||||
| Spezifischer Durchgangswiderstand | Normalzustand | MΩ.cm | ≥1×106 | |||
| Konstante Feuchtigkeit und Temperatur | ≥1×105 | |||||
| Pin Resistance | DC 500V | Normalzustand | MΩ | ≥1×105 | ||
| Konstante Feuchtigkeit und Temperatur | ≥1×103 | |||||
| Oberflächendurchschlagsfestigkeit | Normalzustand | d=1mm (Kv/mm) | ≥1.2 | |||
| Konstante Feuchtigkeit und Temperatur | ≥1.1 | |||||
| Dielektrizitätskonstante | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 (±2%) | |||
| Verlustfaktor | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
| 2,55|2,65 | ≤1×10-3 | |||||
| 3,0|3,5 | ≤1.5×10-3 | |||||
